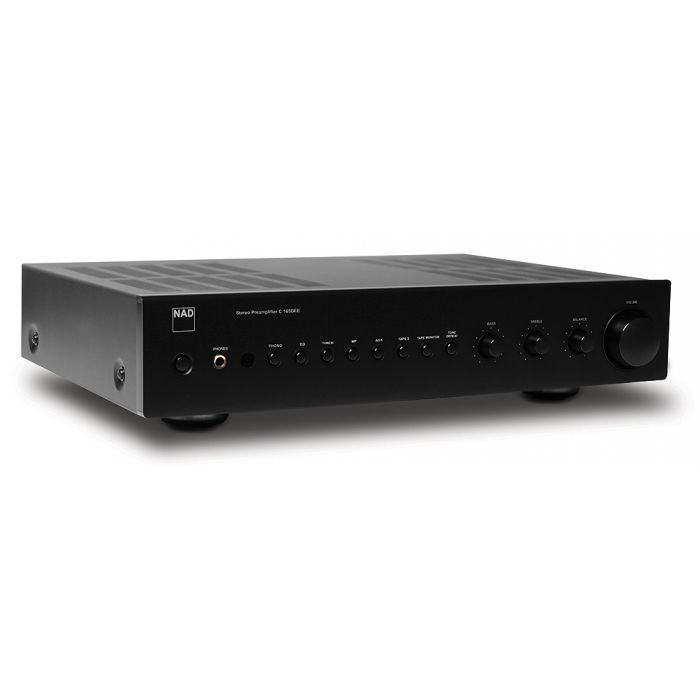

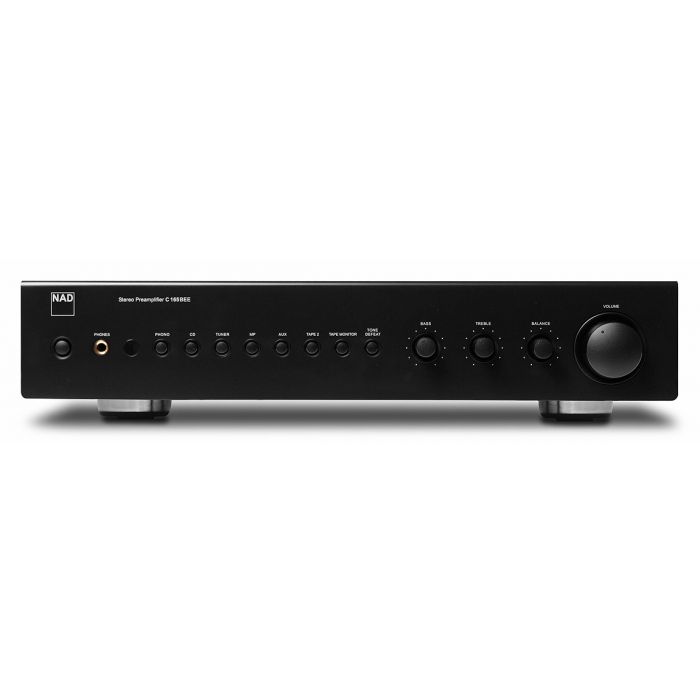

NAD C 165BEE

Distinguido entre los preamplificadores analógicos, el Nad C 165BEE está diseñado para ser el corazón de cualquier sistema de audio doméstico avanzado. Comenzando con seis entradas de nivel de línea, incluida la entrada fonográfica MC / MM, el C 165BEE es increíblemente flexible. Con un circuito de control de tono magníficamente diseñado, el C 165BEE es un ejemplo excepcional de cómo implementar controles de tono de alta fidelidad al afectar solo los extremos de frecuencia y dejar intacto el rango medio crítico, al tiempo que ofrece una opción de derivación. Con una salida de disparo de 12V y entradas y salidas IR en el panel posterior, el C 165BEE está listo para integrarse con los sistemas de control de CI. Con una calidad de construcción sobresaliente y una verdadera sofisticación de ingeniería, el NAD C 165BEE es el preamplificador que ha estado esperando.

El C-165BEE es un diseño completamente nuevo que representa toda una vida de experiencia en diseño del reconocido Director de Desarrollo Avanzado de NAD, Bjorn Erik Edvardsen. Los nuevos semiconductores y las técnicas de producción mejoradas, como los dispositivos de montaje en superficie (SMD) han creado oportunidades para un rendimiento mucho más allá de lo esperado en comparación con los productos anteriores en este rango de precios. En comparación con su predecesor, el C 162, un circuito de control de tono mejorado y un diseño de PCB revisado ha reducido la distorsión y el ruido a niveles sin precedentes cuando se combina con la alta capacidad de señal de los módulos de ganancia de clase A de NAD.

Características:

6 entradas de nivel de línea
Entrada de fono con ajustes de sensibilidad de bobina móvil e imán móvil seleccionables
Ajustes de resistencia y capacitancia de 3 posiciones para entrada de fono
2 Salidas de nivel de línea, one variable from 0 dB to -12 dB
Salida de subwoofer
Amplificador de auriculares independiente
Módulos de ganancia pura clase A
Relés de láminas selladas para conmutación de entrada
Chasis de acero de calibre pesado
Controles de graves y agudos con interruptor de derrota (bypass)
Zócalos chapados en oro

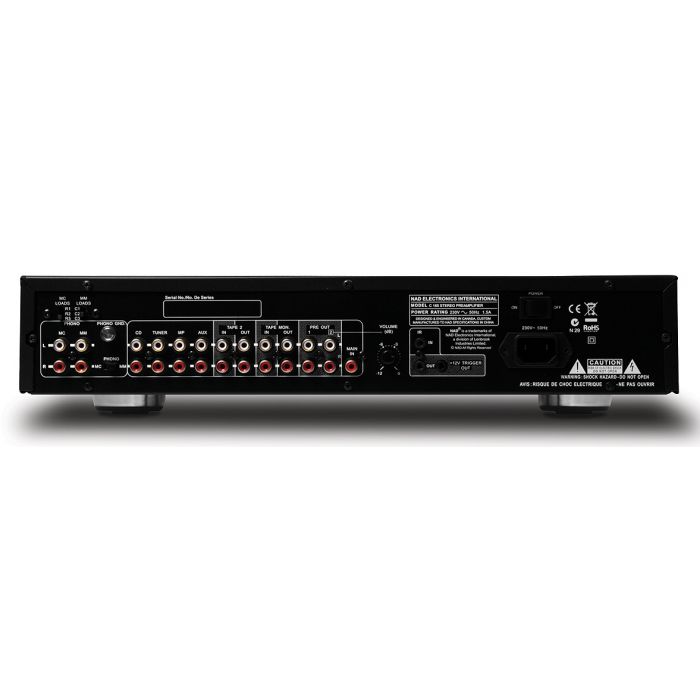

Salida de disparo de 12V
IR dentro y fuera
Cable de alimentación desmontable
Control remoto del sistema de dispositivo SR 8 NAD 4
<1 vatio Consumo en espera

Especificaciones técnicas:

Entradas a nivel de línea (CD, VIDEO, TUNER, TAPE1, TAPE2, AUX)

Impedancia de entrada: 100 kΩ+ 320 pF (R + C)
Sensibilidad de entrada: 159mV (ref. 500mV out)
Señal de entrada máxima: >9 V
Relación Señal / Ruido: > 108 dB (ponderada A, ref. 500mV), > 112 dB (ref. salida 2V, volumen al máximo)
Respuesta de frecuencia: +/- 0.1 dB (ref. 20 Hz – 20 kHz, Tone defeat ON), +/- 0,5 dB (ref. 20 Hz – 20 kHz, Tone defeat OFF)
Respuesta de frecuencia (Salida de Subwoofer): 100 Hz (ref. 3 – dB)

Salidas a Nivel de línea

Impedancia de salida: Preout: 75 ohmios, Tape Out: Source Z + 1 kHz, Sub out: 100 ohmios, Auriculares: 10 ohmios
Salida de voltaje máximo: Preout: >10 V a 600 ohmios, Tape out: >10 V a carga de 10 kohmios, Sub out: >7 V a carga de 1 kohmio, Auriculares: >7V a 600 ohmios y >2 a 32 ohmios
THD (CCIF IMD, DIM 100): >0,005% dB (ref. 20 Hz – 20 kHz, 2 Vout)

Controles de tono

Agudos: ± 5 dB at 10 kHz (ref. 2V a salida 500 mV)
Graves: ± 5 dB at 10 kHz (ref. 2V a salida 500 mV)
Sensibilidad de entrada: MC: 0,15 mV (ref. 1 kHz a salida 500 mV), MM: 2,6 mV (ref. 1 kHz a salida 500 mV)
Sobrecarga de entrada: MC: 0,8 mV / 7 mV / 65 mV (20 Hz / 1 kHz / 20 kHz), MM: 14 mV / 140 mV / 1,2 mV (20 Hz / 1 kHz / 20 kHz)
Ganancia: Entrada MC a salida de cinta: 62,4 dB (ref. 1 kHz, carga 10 kohmios), Entrada MM a salida de cinta: 36,7 dB (ref. 1 kHz, carga 10 kohmios)
THD (CCIF IMD, DIM 100): <0,009% (ref. 20 Hz – 20 kHz, 5 Vrms en Tape Out)
Relación Señal / Ruido: MC: >89 dB (ponderada A y ref. 0,5 mV), MM: >78 dB (ponderada A y ref. 0,5 mW)
Precisión de la respuesta RIAA: +/- 0,5 dB (ref. 20 Hz – 50 kHz), +/- 0,3 dB (ref. 50 Hz – 20 kHz)
Filtro infrasónico: 10 Hz (a -3 dB), 5 Hz (a -14 dB)

Especificaciones físicas
