Atoll PH100

Atoll PH100 – ​​Previo de Phono MM/MC

El PH100 de Atoll Electronique es un compacto preamplificador de fono externo. Sustituye al modelo P200-SE y utiliza una alimentación doble mono con dos transformadores separados. Su diseño es totalmente discreto, sin condensador de acoplamiento. Es compatible con cápsulas de imán móvil (MM) y bobina móvil (MC).

Construcción y arquitectura

El PH100 sorprende de entrada por sus generosas dimensiones para un previo de fono: 320 x 210 x 63 mm para 2 kg. Este tamaño inusual no es un efecto de estilo, sino que se deriva directamente de elecciones técnicas radicales. El chasis de acero, fabricado en Bretaña, aloja dos transformadores lineales de 3,2 VA, uno para cada canal, creando una auténtica arquitectura doble mono desde la alimentación.

El frontal de aluminio cepillado de 4 mm, mecanizado en Lorena, supera ampliamente los estándares habituales de esta gama de precios. Un único LED verde, situado en el centro del logotipo de Atoll, indica el encendido. Esta sobriedad visual contrasta con la complejidad interna: cuatro reguladores de tensión distintos, una capacidad de filtrado total de 11 280 μF y un compartimento metálico blindado que separa la alimentación de los circuitos de audio.

El circuito RIAA utiliza exclusivamente componentes discretos —ocho transistores polarizados en clase A— sin ningún circuito integrado ni amplificador operacional. Este planteamiento purista, característico de Atoll, elimina todo condensador de la ruta de la señal, preservando así la integridad del mensaje musical.

Polivalencia técnica y precisión RIAA

La adaptabilidad del PH100 constituye una de sus principales bazas. Dos bloques de microinterruptores DIP en la parte trasera permiten un ajuste independiente para cada canal. La impedancia de entrada alterna entre 47 kΩ y 100 kΩ, mientras que la capacidad de entrada ofrece la elección entre 100 pF o ninguna capacidad adicional.

Las ganancias disponibles cubren todas las necesidades: 40 dB para cápsulas MM, 47 dB para MC de alto nivel de salida y 60 dB para MC de bajo nivel. Este amplio margen garantiza compatibilidad con prácticamente todas las cápsulas del mercado, desde las Rega Elys hasta las exigentes MC de Ortofon.

La curva RIAA muestra una precisión notable de ±0,1 dB en la banda de 20 Hz – 20 kHz. La relación señal/ruido de 80 dB a 1 kHz y la diafonía inferior a -85 dB dan fe de un diseño esmerado en el que cada detalle cuenta. La tasa de distorsión armónica total se mantiene en 0,05%, un valor excelente para esta categoría.

Evolución desde el P200-SE: avances tangibles

El paso del P200-SE al PH100 marca una subida de categoría significativa. Mientras que el P200-SE utilizaba una fuente de alimentación externa en un chasis separado, el PH100 integra el conjunto en un único chasis de mayor tamaño. Esta evolución permite la implementación de dos transformadores separados en lugar de uno solo, como antes.

Los usuarios del P200-SE señalan unánimemente una extensión de la banda pasante, especialmente perceptible en el registro grave. La dinámica gana en homogeneidad en todo el espectro, con una mejor articulación de los transitorios. El silencio de funcionamiento también progresa, fruto de un blindaje reforzado y de una topología de masas optimizada.

Los valores de ganancia difieren ligeramente: el P200-SE ofrecía 46 dB y 52 dB para cápsulas MC frente a 47 dB y 60 dB en el PH100. Este aumento de la ganancia máxima mejora la compatibilidad con cápsulas MC de nivel de salida muy bajo, ampliando aún más el campo de posibilidades.

Puesta en marcha y optimización

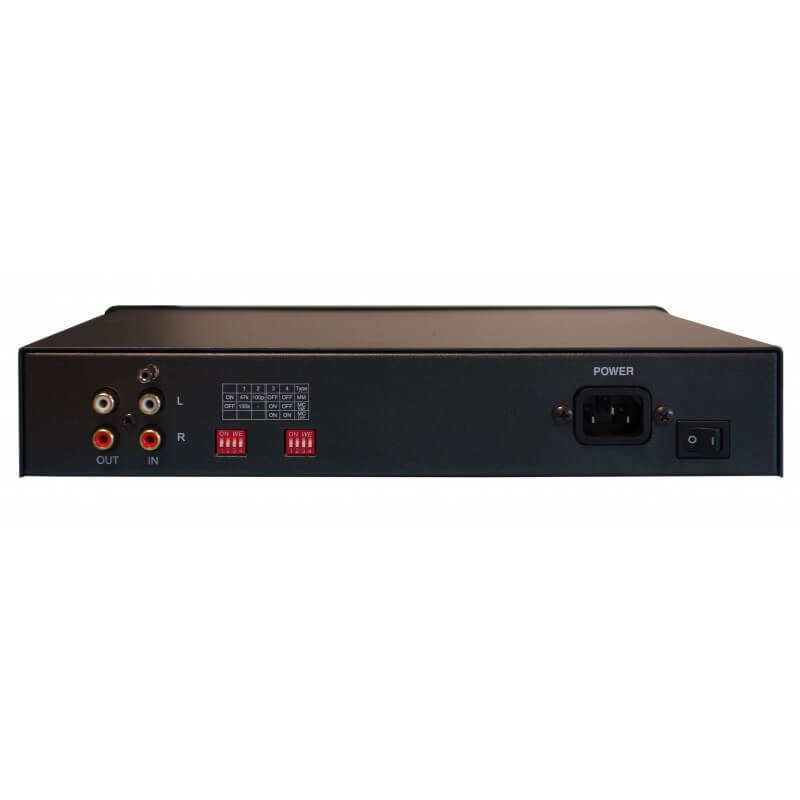

La instalación del PH100 sigue siendo de una sencillez desarmante. Las conexiones se limitan a una entrada y una salida RCA, más una toma IEC para la alimentación. La presencia de masas separadas para cada canal minimiza el riesgo de bucles de masa, un problema recurrente en la reproducción analógica.

Los ajustes se realizan con el equipo apagado, mediante los microinterruptores accesibles en la parte trasera. La documentación suministrada detalla claramente las posiciones para cada tipo de cápsula. Se recomienda un rodaje mínimo de cinco horas para alcanzar el rendimiento óptimo.

Algunos usuarios señalan mejoras perceptibles con la adición de accesorios: cable de alimentación audiófilo, soportes amortiguadores tipo SSC Netpoint. Estas optimizaciones son opcionales, pero dan muestra del potencial de evolución del PH100.

La compatibilidad se extiende al conjunto de la gama Atoll, desde los amplificadores IN30 de entrada hasta las referencias IN400. El PH100 también encaja en sistemas de otras marcas, ya que su neutralidad tonal facilita las combinaciones.

Preguntas frecuentes

¿El PH100 necesita un lugar específico dentro de mi instalación?

Gracias a su blindaje integral y a sus transformadores toroidales de bajo nivel de radiación, el PH100 tolera la proximidad de otros aparatos. Un espacio de unos pocos centímetros es suficiente para la ventilación natural. Basta con evitar el contacto directo con amplificadores de potencia o transformadores externos.

¿Cuál es la diferencia concreta entre los ajustes de 47 kΩ y 100 kΩ?

La impedancia de 47 kΩ conviene a la práctica totalidad de las cápsulas MM. El ajuste de 100 kΩ está pensado para cápsulas MM específicas que requieren una carga más elevada, como ciertos modelos de Grado o Soundsmith. En la práctica, el 95% de los usuarios se quedará en 47 kΩ.

¿Cómo saber si mi cápsula MC necesita la ganancia de 47 dB o 60 dB?

Las cápsulas MC con nivel de salida superior a 0,3 mV funcionan generalmente bien con 47 dB. Por debajo de este valor, resulta preferible la ganancia de 60 dB. En caso de duda, empiece por 47 dB: si el volumen sigue siendo insuficiente incluso con el potenciómetro al máximo, pase a 60 dB.

¿El PH100 puede sustituir ventajosamente a la tarjeta de fono integrada de mi amplificador Atoll?

Las tarjetas P50 y P100 integradas siguen siendo de excelente factura, pero el PH100 aporta una separación física beneficiosa, una fuente de alimentación dedicada más generosa y mayores posibilidades de ajuste. La ganancia cualitativa justifica la inversión para quien desee aprovechar plenamente su colección de vinilos.

¿El PH100 es adecuado para cápsulas mono?

Técnicamente sí, pero trata la señal en estéreo. Para una reproducción mono óptima, sigue siendo preferible un previo dedicado con suma de canales. El PH100 reproducirá fielmente un disco mono mediante una cápsula estéreo, sin degradación particular.

Especificaciones técnicas:

Cápsulas compatibles: MM / MC
Impedancia de entrada: 47kΩ o 100 kΩ
Capacitancia de entrada: 100 pF o ninguno
Ganancia MM: 40 dB
Alta ganancia MC: 47 dB
MC baja ganancia: 60 dB
Distorsión THD: 0,05%
Linealidad: +/- 0.1dB
SNR: 80dB
Separación de canales: 85 dB
Sensibilidad (en IN100): 1,5 mV
Distorsión THD: 0,05%
Fuente de alimentación: 9,6 VA
Dimensiones: 320x65x220 mm
Peso: 2,5kg
